Ak ste niekedy trávili čas v priemyselných závodoch, laboratórnych zariadeniach alebo dokonca v riadiacej miestnosti komerčnej budovy, pravdepodobne ste pocítili tie nízke, dunivé vibrácie, ktoré v skutočnosti nikdy nezmiznú. Je to bzučanie bežiacich čerpadiel, otáčanie motorov, cyklovanie systémov HVAC – všetky stroje, ktoré udržiavajú veci v pohybe. A hoci sa tieto vibrácie môžu zdať len ako hluk v pozadí, ak pracujete s prístrojovými káblami (alebo sa na ne spoliehate, že udržia systémy v chode), je to veľký problém. Ako dodávateľ káblov pre páry prístrojov sa ma neustále pýtajú: "Čo vlastne s týmito káblami robia vibrácie? Musím sa toho obávať?"
Poďme si to rozobrať bez žargónu (sľubujem) a vysvetlíme, ako vibrácie ovplyvňujú káble párov nástrojov, aké druhy poškodenia možno nevidíte a ako vyrábame naše káble, aby sme to zvládli. Po prvé, začnime so základmi. Prístrojové káble sú neospevovanými hrdinami toľkých operácií – prenášajú dáta a energiu medzi senzormi, ovládačmi a monitormi, však? Ale na rozdiel od napájacích káblov, ktoré len prenášajú vysoké napätie, sú tieto chúlostivé. Spracúvajú drobné, presné signály – ako sú údaje o teplote z potrubia alebo údaje o tlaku z nádrže. Malé narušenie signálu môže znamenať veľké problémy a vibrácie sú jedným z hlavných vinníkov.
Čo sa teda stane, keď je kábel vystavený neustálym vibráciám? Začnime najzrejmejším, no často prehliadaným problémom: fyzickým opotrebovaním. Zamyslite sa nad tým, že podržíte kúsok povrázku a budete ním krútiť tam a späť znova a znova – nakoniec sa roztrhne a praskne. Káble fungujú rovnakým spôsobom, ale oveľa pomalšie, pretože sú vyrobené z kovu a izolácie. Časti kábla, ktoré sa navzájom pohybujú alebo sa otierajú o blízke povrchy (ako sú kovové stojany, iné káble alebo dokonca tvrdé podlahy rastlín), sa časom odrejú. V prípade káblov prístrojových párov, ktoré sú vyrobené z viacerých skrútených párov drôtov (teda „pár“), toto skrútenie skutočne pôsobí proti nim pri vibrovaní. Neustály pohyb tam a späť uvoľňuje krútenie, čo môže spôsobiť posunutie drôtov vo vnútri plášťa kábla. Môže to znieť zanedbateľne, ale ak sa medené vodiče začnú navzájom dotýkať (alebo sa dotknú štítu, ktorý je tam na blokovanie rušenia), dostanete elektrický šum. Zrazu je ten presný signál, na ktorý sa spoliehate, poškodený – váš teplomer môže čítať nesprávne alebo sa vaša pumpa môže bez dôvodu vypnúť.
Ďalším veľkým problémom je únava vodičov. Meď je mäkká a keď sa opakovane ohýba alebo vibruje na tom istom mieste, vyvíja sa to, čo sa nazýva „únava kovu“. Videli ste to s kancelárskou sponkou: niekoľkokrát ju ohnite tam a späť a praskne, však? Meď funguje rovnakým spôsobom. Rozdiel je v tom, že táto únava sa môže vyskytnúť hlboko vo vnútri kábla, kde ju nevidíte. Možno si nevšimnete problém, kým sa jedného dňa vodič úplne nezlomí a signál sa zastaví. To je obrovská bolesť hlavy pre tímy údržby – neplánované prestoje sú to posledné, čo si niekto želá. Pri viacpárových kábloch, ako je náš viacpárový prístrojový kábel, je riziko ešte vyššie, pretože existuje viac drôtov zabalených tesne vedľa seba. Každý pár sa trochu pohybuje samostatne, takže sa o seba trú viac ako v menšom párovom kábli.
Počkajte, ale nie všetky vibrácie sú rovnaké, však? To je kľúčový bod. Nízkofrekvenčné vibrácie (ako rachot veľkého čerpadla) sa líšia od vysokofrekvenčných vibrácií (ako chvenie malého motora). Nízka frekvencia je skôr neustálym ťahom tam a späť za kábel, čo spôsobuje uvoľnenie krútením a únavu vodiča. Vysoká frekvencia je skôr ako rýchle chvenie, ktoré môže spôsobiť mikropohyby vo vnútri kábla - dostatočné na vytvorenie malých medzier medzi vodičom a jeho izoláciou alebo na poškodenie integrity štítu v priebehu času. A ak je váš kábel vo flexibilnej aplikácii (napríklad pohybujúce sa stroje), vibrácie spojené s neustálym ohýbaním sú dvojnásobnou pohromou. Preto naše káble navrhujeme pre rôzne prostredia, ale aj tie najrobustnejšie majú limity, ak sú vibrácie extrémne.
Teraz sa bavme o niečom, o čom každý neuvažuje: o tienení. Väčšina káblov párov prístrojov má tienenie (zvyčajne hliníkové alebo medené) na ochranu pred elektrickým rušením z iných zariadení. Vibrácie môžu poškodiť tento štít dvoma spôsobmi. Po prvé, ak je štít fóliový, neustále trenie v ňom môže roztrhnúť malé otvory. Tieto diery prepúšťajú hluk, ktorý ruší signál. Po druhé, dokonca aj spletený štít sa môže uvoľniť z vibrácií, takže jednotlivé pramene pletenca sa posunú a stratia svoju vodivosť. Ak tienenie nie je správne uzemnené (čo je mimoriadne dôležité pre káble prístrojového vybavenia), strata vodivosti je ešte horšia. Videli sme to v priemyselných závodoch, kde by staré káble v oblastiach s vysokými vibráciami mali prerušovanú stratu signálu a riešenie problémov by trvalo večnosť – ukázalo sa, že štít sa uvoľnil v dôsledku vibrácií.
Čo teda môžete urobiť? Najprv si vyberte ten správny kábel pre vaše prostredie. Ak sa nachádzate v oblasti s vysokými, konštantnými vibráciami, štandardný 2-párový kábel prístroja ho nemusí prerušiť. Potrebujete kábel so silnejšími vodičmi, pevnejším krútením a odolnejším plášťom. Náš 4-párový nástrojový kábel napríklad používa lankové medené vodiče, ktoré sú pružnejšie ako pevná meď, takže lepšie zvládajú vibrácie bez toho, aby sa zlomili. Bunda je vyrobená z termoplastického materiálu, ktorý je odolný voči oderu a má vyššiu pevnosť v ťahu, takže sa tak ľahko neodiera. A pre mimoriadne náročné priemyselné nastavenia je náš kábel pre priemyselné prístroje navrhnutý špeciálne pre drsné podmienky – vibrácie, extrémne teploty, chemikálie, to všetko.
Počkajte, poďme na to – sme dodávateľ, takže vám nebudem klamať: žiadny kábel nie je úplne imúnny voči vibráciám. Existujú však dizajnové prvky, ktoré robia obrovský rozdiel. Napríklad, keď vytvárame náš viacpárový prístrojový kábel, používame medzi pármi vnútorné oddeľovače. Tieto separátory zabraňujú treniu párov o seba pri vibráciách, čo znižuje oder a hluk. Ďalšia vec: úľava od napätia. K veľkému množstvu škôd dochádza práve tam, kde kábel vychádza z panelu alebo zo zariadenia – ak neexistuje žiadne uvoľnenie napätia, všetky vibrácie ťahajú kábel práve v tomto bode, čo spôsobuje únavu vodičov. Preto pri predaji káblov vždy uvádzame aj návod na správnu inštaláciu, nielen samotný kábel.

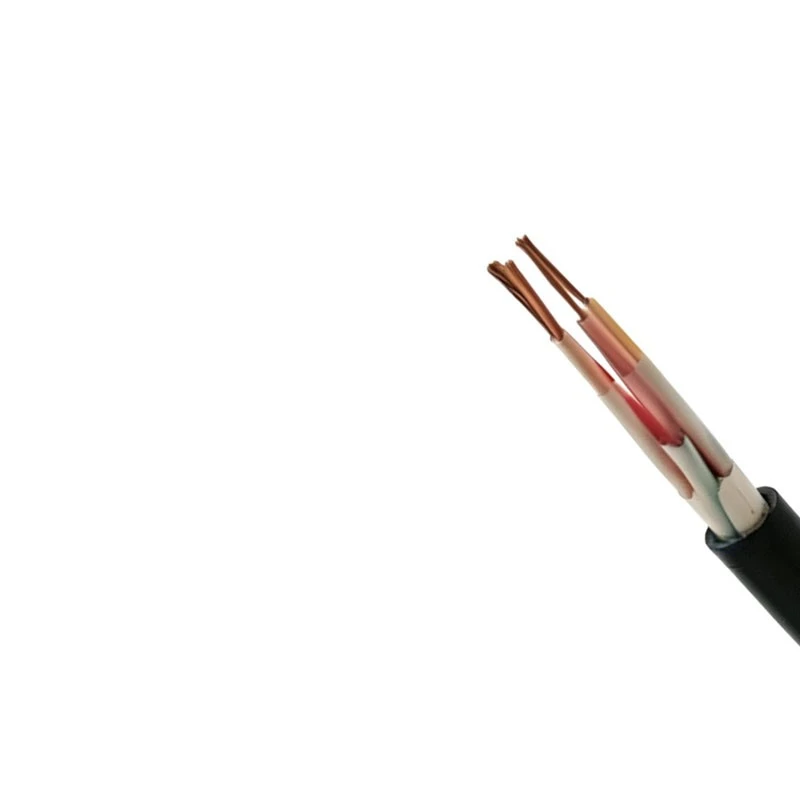

Už som spomenul aj ohňovzdorné káble – a čo Fire Rated Instrumentation Cable? Ak je vaša aplikácia v zariadení, kde je riziko požiaru, potrebujete kábel, ktorý nielenže zvláda vibrácie, ale funguje aj počas požiaru. Naše protipožiarne káble sú vyrobené s izoláciou, ktorá neuvoľňuje toxické výpary a zachováva integritu signálu, keď sú vystavené vysokému teplu, a stále odolávajú vibráciám, pretože pri požiarnej odolnosti nerobíme kompromisy. To je dôležité pre miesta, ako sú elektrárne, nemocnice alebo komerčné budovy, kde je dostupnosť kritická aj v prípade núdze.
Dovoľte mi podeliť sa o krátky príbeh, aby to bolo skutočné. Minulý rok sme spolupracovali s chemickým závodom, ktorý mal neustále problémy so snímačmi hladiny. Senzory používali štandardný viacpárový kábel a dostávali falošné údaje zakaždým, keď sa spustilo primárne čerpadlo závodu – uhádli ste, že čerpadlo vytváralo masívne nízkofrekvenčné vibrácie v mieste senzora. Keď k nám prišli, mysleli si, že je to problém so samotnými senzormi, ale v skutočnosti to bol kábel. Vymenili sme ich za náš priemyselný viacpárový kábel s vnútornými oddeľovačmi a zosilneným plášťom a odvtedy nemali falošné hodnoty. To je druh problému, ktorý riešime každý deň, a preto sa zameriavame na navrhovanie káblov, ktoré zvládajú tieto náročné vibračné prostredia.
Ako teraz viete, či vibrácie ovplyvňujú vaše káble? Pozrite sa na tieto príznaky: občasná strata signálu, zašumené údaje, predčasné zlyhanie kábla (veľmi pred koncom jeho očakávanej životnosti) alebo fyzické známky rozstrapkania na plášti kábla alebo konektoroch. Ak niečo z toho uvidíte, nečakajte – vibrácie sa časom len zhoršia, čo povedie k neplánovaným prestojom, čo je oveľa drahšie ako modernizácia káblov, aby vibrácie zvládli.
Takže tu je vec: vibrácie sú nevyhnutné vo väčšine priemyselných a komerčných prostredí, ale káble vášho prístrojového páru nemusia byť slabým článkom. Kľúčom je vybrať kábel navrhnutý pre vaše špecifické vibračné prostredie, správne ho nainštalovať s odľahčením od ťahu a vykonávať pravidelné kontroly, aby ste zachytili prvé známky poškodenia. Ako dodávateľ nepredávame len káble – pomôžeme vám vybrať ten správny, správne ho nainštalovať a zabezpečiť hladký chod vašich systémov.
Ak riešite problémy s káblami súvisiacimi s vibráciami alebo sa len chcete uistiť, že máte správne káble pre vašu prevádzku, sme tu, aby sme vám pomohli. Môžeme vás previesť našimi produktovými radmi, od 2 párového prístrojového kábla a 4 párového prístrojového kábla až po priemyselné a protipožiarne možnosti, takže si môžete vybrať presne to, čo potrebujete pre svoj priestor. Žiadny tlak, len skutočné rady od tímu, ktorý pozná káble prístrojového vybavenia zvnútra aj zvonka.
Máte otázky? Chcete sa porozprávať o vašej konkrétnej aplikácii? Oslovte nás kedykoľvek a my vám pomôžeme nájsť riešenie, ktoré vám najlepšie vyhovuje.
Referencie:
- Hamid, SH, a kol. (2019). Účinky vibrácií na mechanické a elektrické vlastnosti prístrojových káblov. IEEE Transactions on Industrial Informatics, vol. 15, č. 6, str. 3542-3550.
- Medzinárodná elektrotechnická komisia (IEC). (2021). IEC 60794-1-2: Káble z optických vlákien – Časť 1-2: Všeobecná špecifikácia – Požiadavky podrobnej špecifikácie na vonkajšie káble.
- American Wire Gauge (AWG) Normy. (2022). Odolnosť voči únave a vibráciám v medených vodičoch. Publikácia National Electrical Manufacturers Association (NEMA) č. WC 1-2022.
