Ak pracujete v solárnom priemysle čo i len niekoľko rokov, pravdepodobne ste sa už niekedy stretli s jednožilovým PV káblom. Ako dodávateľ, ktorý strávil posledné desaťročie úzkou spoluprácou s inštalatérmi, inžiniermi a projektovými manažérmi, som videl, že tento kábel je chválený za jeho flexibilitu a nákladovú efektívnosť, no zároveň som bol svedkom skrytých úskalí, ktoré často zakopnú tímy v polovici projektu alebo dlho po inštalácii systému. Dnes chcem stiahnuť oponu o nevýhodách jednožilového PV kábla – nielen ako generického produktu, ale na základe skutočných skúseností z projektov, ktoré som podporil, a porovnať ho so spoľahlivejšími alternatívami, ktoré ponúkame našim klientom.
Najprv to uzemnime na tom, čo je jednožilový PV kábel pre každého nového vo vesmíre. Na rozdiel od viacžilových PV káblov, ktoré spájajú dva alebo viac vodičov do jedného plášťa, jednožilový PV kábel má jeden pevný medený (alebo niekedy hliníkový) vodič obalený izoláciou bez vonkajšieho zoskupenia. Je ľahký, ľahko sa ohýba v úzkych rohoch v regáloch a pre malé obytné systémy to môže byť rýchle riešenie. Ale akonáhle prejdete cez inštalácie v malom rozsahu, tieto výhody rýchlo vymiznú do skutočných, nákladných nevýhod.
Jedným z najväčších problémov s jednožilovým PV káblom je tepelné riadenie. Solárne systémy generujú jednosmerný prúd a jednožilové káble sú často vedené v tesnej blízkosti seba – najmä v reťazových boxoch, zlučovacích boxoch alebo zviazaných pozdĺž regálov, kde je prúdenie vzduchu obmedzené. Pretože každé jadro funguje nezávisle, teplo generované prúdom jedného kábla sa nerozptyľuje rovnomerne, ako je to v prípade viacžilových konštrukcií. V priebehu času toto zachytené teplo urýchľuje degradáciu izolácie. Videl som to z prvej ruky na komerčnom strešnom projekte s výkonom 100 kW vo Phoenixe pred niekoľkými rokmi: inštalačný tím spustil 12 jednožilových FV káblov v tesnom zväzku bez rozostupov a do troch rokov mali tri káble prasknutú izoláciu v mieste, kde sa o seba treli. Naopak, ak by použili správne navrhnuté viacžilové káble alebo spárovali jednožilové káble so správnym rozstupom, táto degradácia by bola minimálna. Tepelné preťaženie zvyšuje aj bezpečnostné riziká: prehriata izolácia sa môže roztaviť, čo vedie ku skratom a v najhorších prípadoch k požiarom v strešných priestoroch alebo v dutinách stien, kde sú vedené solárne káble. To je riziko, za ktoré žiadny inštalatér nechce niesť zodpovednosť, najmä ak existujú normy ako IEC 60350, ktoré nariaďujú tepelný výkon pre FV káble.
Ďalej je tu problém zložitosti inštalácie a ľudskej chyby. Jednožilový PV kábel vyžaduje starostlivé zaobchádzanie s každým jednotlivým vodičom – každý musí byť odizolovaný, ukončený a správne pripojený k zlučovačom, striedačom a FV modulom. Pre inštalatérov pracujúcich na veľkých poliach so stovkami káblov to znamená stovky individuálnych pripojení, z ktorých každé má priestor na chybu. Minulý rok som sa rozprával s projektovým manažérom v Texase, ktorý mi povedal, že ich tím si pomiešal polaritu dvoch jednojadrových jednosmerných káblov na 500kW pozemnom systéme; oprava tejto chyby trvala tri celé dni prehľadávania modulov a opätovného ukončenia, čím sa oddialilo odovzdanie projektu a stálo ich to ďalších 12 000 dolárov za prácu. Viacžilové káble znižujú toto riziko tým, že zoskupujú kladné a záporné vodiče dohromady, takže polarita je vyznačená na plášti, čím sú pripojenia rýchlejšie a menej náchylné na chyby. Dokonca aj v prípade menších projektov vyžaduje jedno jadro dodatočnú starostlivosť, ktorá zvyšuje čas procesu inštalácie. Pripočítajte k tomu fakt, že jednožilové káble sú často tuhšie ako viacžilové alternatívy, najmä ak sú vedené v dlhších dĺžkach, a inštalatéri musia tvrdšie pracovať, aby ich viedli bez poškodenia izolácie alebo samotného vodiča. Táto dodatočná práca sa zvyšuje v priebehu projektu a znižuje ziskové marže pre malých inštalatérov, ktorí pracujú s obmedzeným rozpočtom.
Ďalšou často prehliadanou nevýhodou je kompatibilita a odolnosť v drsnom prostredí. Jednožilový PV kábel je zvyčajne navrhnutý na vnútorné alebo chránené vonkajšie použitie, čo znamená, že nie je určený na priame zakopanie, vysokú vlhkosť alebo extrémne kolísanie teploty bez dodatočnej ochrany. Napríklad, ak pracujete na solárnom projekte namontovanom na zemi, ktorý vyžaduje káble uložené 18 palcov hlboko, samotný jednožilový PV kábel nestačí – potrebujete vedenie, ktoré zvyšuje náklady na materiál a čas inštalácie. Porovnajte to s produktom, ako je Direct Burial Solar Cable, ktorý je skonštruovaný s pevným plášťom odolným voči UV žiareniu a bariérou proti vlhkosti, vďaka čomu môže byť zakopaný priamo bez ďalšieho vedenia. Už sa mi stalo, že za mnou prišli klienti po chybe: kúpili si lacný jednožilový FV kábel pre projekt pozemnej montáže a do dvoch rokov prenikla voda do nechránených spojov vodičov, čo spôsobilo koróziu, ktorá znížila výkon systému o 15 %. Výmena týchto káblov ich stála dvojnásobok toho, čo by od začiatku minuli na kábel so správnym hodnotením, plus stratené príjmy z nedostatočne výkonných solárnych panelov. Jednožilové káble majú tiež v mnohých prípadoch nižšiu odolnosť voči UV žiareniu. Ak ich vediete pozdĺž hornej časti strechy bez vedenia alebo ochrannej obežnej dráhy, dlhodobé vystavenie priamemu slnečnému žiareniu poškodí izoláciu rýchlejšie. To je veľký problém pre systémy na miestach ako Arizona, Florida alebo južná Kalifornia, kde sú extrémne úrovne UV žiarenia. Dokonca aj solárny kábel schválený TUV, jeden z našich najprísnejšie testovaných produktov, musí spĺňať prísne UV štandardy – ale odporúčame používať našu možnosť s jedným jadrom iba v aplikáciách, kde je chránený pred priamym slnečným žiarením, pretože nechránené jedno jadro sa degraduje oveľa rýchlejšie ako viacjadrové alebo špeciálne hodnotené alternatívy.
Elektrický výkon je ďalšou oblasťou, kde jednožilový PV kábel zaostáva, najmä pre vysokonapäťové alebo dlhé reťazové systémy. Jednožilové vodiče majú vyššiu indukčnosť ako združené viacžilové vodiče, čo znamená, že generujú viac elektromagnetického rušenia (EMI). EMI môže interferovať s výkonom iných elektrických komponentov v solárnom systéme – ako sú invertory, monitorovacie zariadenia alebo dokonca blízke komunikačné systémy. Pre malé obytné systémy s krátkymi dĺžkami strún je to sotva postrehnuteľné, ale pri projektoch s 1 000 stopovými strunami môže EMI spôsobiť značnú stratu energie. Raz som pracoval s inžinierskym tímom na 2MW solárnej farme v Nevade, ktorá používala jednožilové PV káble na dlhé trasy medzi zlučovačmi a centrálnym invertorom. Zaznamenali 4% zníženie celkovej účinnosti systému, ktoré ich počiatočné simulácie nepredpovedali, a po testovaní sme to vysledovali späť k EMI z jednojadrových vodičov. Výmenou za náš viacjadrový kábel H1Z2Z2 K, ktorý má tesne spárované vodiče, ktoré znižujú EMI, sa ich účinnosť do týždňa vrátila na očakávanú úroveň. Jednožilové káble majú tiež vyšší odpor na veľké vzdialenosti. Pretože každý vodič je oddelený, neexistuje žiadna zdieľaná prúdová kapacita, takže pokles napätia je vyšší. To znamená, že pri dlhých trasách musíte použiť hrubší jednožilový kábel, čo zvyšuje náklady na materiál a sťažuje manipuláciu s káblom. Viacžilové káble môžu prenášať rovnaký prúd s celkovo tenším profilom, pretože vodiče sú zoskupené, aby sa znížil odpor.
Potom je tu otázka efektívnosti zásob a dodávateľského reťazca. Ako dodávateľ jednožilových PV káblov, budem úprimný: veľa inštalatérov k nám prichádza a žiada o jedno jadro, pretože to je to, čo vždy používali, ale neuvedomujú si problémy so zásobami, ktoré to spôsobuje. Jednožilové káble musia byť skladované vo viacerých dĺžkach, meradlách a typoch polarity – kladné a záporné póly majú často rôzne farby, takže pre rovnaké napätie musíte skladovať dvakrát toľko SKU. Viacžilové káble potrebujú iba jeden SKU na meradlo, pretože kladný a záporný pól sú už spárované v plášti. Pre malých inštalatérov, ktorí pracujú len na 1-2 rezidenčných projektoch za mesiac, to nie je veľký problém, ale pre veľké zmluvné firmy, ktoré pracujú na viacerých projektoch naraz, znamená skladovanie jednožilového FV kábla viac skladového priestoru, vyššie náklady na prepravu a vyššie riziko preplnenia zásob alebo vyčerpania špecifického prierezu uprostred práce. Mal som klientov, ktorí sa pokúšali použiť jednožilové AC káble spolu s jednožilovými káblami DC, len aby zistili, že museli skladovať ešte viac SKU, čo viedlo k tisíckam dolárov nadbytočných zásob, ktoré zostali nevyužité po dokončení projektu. Ak sa napríklad pozriete na našu sériu solárnych AC káblov, párujeme AC a DC možnosti vo viacjadrových dizajnoch, ktoré obmedzujú potreby zásob bez obetovania výkonu.
Teraz chcem mať jasno: nehovorím, že jednožilový PV kábel je zbytočný. Pre malé, chránené, nízkonapäťové obytné systémy, kde sú inštalatéri skúsení a zvládnu ďalšie kroky, to môže fungovať. Ale pre väčšinu súčasných projektov – či už rezidenčných, komerčných alebo úžitkových – nevýhody ďaleko prevažujú nad výhodami. Dodatočné náklady na použitie správneho kábla (či už viacžilového, priameho zakopania alebo schváleného TUV) sú zanedbateľné v porovnaní s nákladmi na oneskorenia, opravy alebo nedostatočne výkonné systémy.
Počas mojich rokov v tomto odvetví som videl príliš veľa projektov, ktoré vyšli z koľají, pretože tímy si vybrali jednožilový PV kábel bez toho, aby pochopili jeho obmedzenia. 50kW obytný systém v Colorade, ktorý zlyhal pri kontrole, pretože jednožilové káble neboli správne rozmiestnené, 300kW komerčný systém v Texase, ktorý musel byť prepojený po troch rokoch zlyhania izolácie, funkčná farma v Ohiu, ktorá stratila ročný príjem 50 000 dolárov v dôsledku poklesu napätia z dlhých jednožilových chodov. Všetkým týmto problémom sa dalo predísť trochou rozmyslu a výberu správneho kábla pre danú prácu.

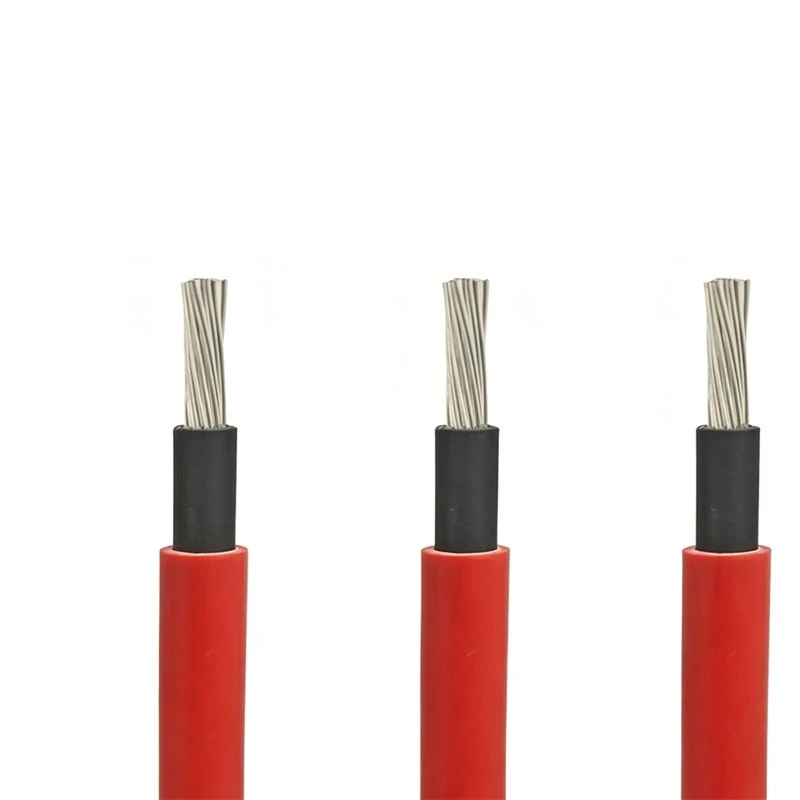

Ak práve pracujete na solárnom projekte, či už je malý alebo veľký, odporúčam vám, aby ste si našli čas na zhodnotenie vašich káblových potrieb nad rámec počiatočných nákladov. Opýtajte sa sami seba: bude tento kábel vedený v zväzku s obmedzeným prietokom vzduchu? Bude zakopaný vonku alebo vystavený UV žiareniu? Bude musieť prenášať prúd na veľké vzdialenosti? Odpovede na tieto otázky vám povedia, či je jednožilový PV kábel tou správnou voľbou, alebo či by ste boli radšej s produktom, ako je náš jednojadrový PV kábel, keď je to vhodné, alebo naše ďalšie rady, ako je Direct Burial Solar Cable, H1Z2Z2 K Cable alebo TUV Approved Solar Cable, ktoré sú navrhnuté tak, aby zvládli náročnejšie podmienky.
Na konci dňa je solárna energia postavená na spoľahlivosti – pre majiteľov domov, pre firmy, pre rozvodnú sieť. Výber nesprávneho kábla sa na začiatku môže zdať ako malé rozhodnutie, no môže mať v nasledujúcich rokoch veľké následky. Ak máte otázky o tom, ktorý kábel je vhodný pre váš projekt, alebo ak ste pripravení získať vysokokvalitné a spoľahlivé solárne káble, ktoré spĺňajú priemyselné štandardy, neváhajte sa obrátiť na náš tím. Sme tu, aby sme vám pomohli urobiť najlepšiu voľbu pre váš projekt bez ohľadu na rozsah.
Referencie:
- Medzinárodná elektrotechnická komisia. (2021). IEC 60350: Fotovoltaické systémy - Káble na jednosmerný prúd.
- Asociácia priemyslu solárnej energie. (2022). Národný sprievodca osvedčenými postupmi pre solárnu inštaláciu: Výber a smerovanie káblov.
- Underwriters Laboratories. (2023). UL 4703: Norma pre bezpečnosť fotovoltaických drôtov.
- PV magazín. (2022). "Degradácia káblov: Bežné príčiny a stratégie zmierňovania pre solárne systémy." Vydanie 12, strany 45-52.
