Ak ste niekedy stáli pri masívnom portálovom žeriave zdvíhajúcom lodné kontajnery v rušnom prístave alebo ste sledovali operátora veternej turbíny na mori, ako upravuje ovládacie prvky stovky kilometrov od brehu, pravdepodobne ste sa ani nezamysleli nad hrubými, nenáročnými káblami, ktoré tento pohyb umožňujú. Pre špeciálnych dodávateľov priemyselných káblov, ako sme my, však tieto káble nie sú len drôty – sú to záchranné laná. Musia spoľahlivo fungovať v podmienkach, ktoré by roztrhali štandardné kancelárske káble na kusy, a to znamená splniť jedinečný súbor environmentálnych požiadaviek, ktoré ďaleko presahujú základné menovité hodnoty napätia a prúdu. Poďme si rozobrať, aké sú tieto požiadavky v skutočnosti, prečo na nich záleží a ako náš tím navrhuje káblePortálový žeriavový kábelaby ste zaškrtli každé políčko.
Špeciálne priemyselné káble sa líšia od spotrebiteľských alebo univerzálnych káblov, pretože sú vyrobené pre extrémne, nemilosrdné prostredie. Štandardný HDMI kábel zvládne niekoľko kvapiek dažďa alebo mierne teplotné výkyvy, ale kábel napájajúci portálový žeriav sa cykluje 10-krát za hodinu, celý deň sa otiera o oceľovú koľaj a sedí v soľnej hmle 24 hodín denne, 7 dní v týždni. Ak zlyhá, port sa zastaví, čo bude stáť tisíce dolárov v strate produktivity. To je dôvod, prečo tu nemožno vyjednávať o ekologických aspektoch – ide o rozdiel medzi káblom, ktorý vydrží šesť mesiacov a káblom, ktorý spoľahlivo funguje desaťročie.
Prvá na zozname je mechanická odolnosť a je priamo viazaná na konkrétnu prácu, ktorú bude kábel vykonávať. Vezmite si napríklad portálové žeriavy. Ich káble sú súčasťou navíjacieho systému, ktorý sa neustále ohýba a krúti, keď sa žeriav pohybuje po koľajnici. Toto neustále ohýbanie spôsobuje dva veľké problémy: únavu a odieranie. Kábel, ktorý sa môže ohnúť niekoľkokrát za deň, nevydrží v portálovom žeriave, ktorý by mohol ohnúť kábel 10 000-krát za mesiac. To je dôvod, prečo sme inžinieri našePortálový žeriavový kábels extra pevným plášťom vyrobeným z vysokokvalitného polyuretánu (PUR) namiesto tenšieho PVC používaného v bežných kábloch. PUR odoláva odtrhnutiu od oceľového pásu a odoláva opakovanému ohýbaniu bez praskania, dokonca aj v chladnom počasí, keď iné materiály skrehnú. Vnútorné vodiče tiež vystužujeme jemne lankovou meďou, ktorá sa lepšie ohýba ako pevná meď a nepraská ani po tisíckach cyklov. V prípade žeriavov, ktoré premiestňujú ťažké bremená, pridávame jadru kábla extra pevnosť v ťahu, aby zvládlo hmotnosť samotného vodiča a akékoľvek náhodné ťahy, bez ohľadu na to, aký hrubý je operátor.

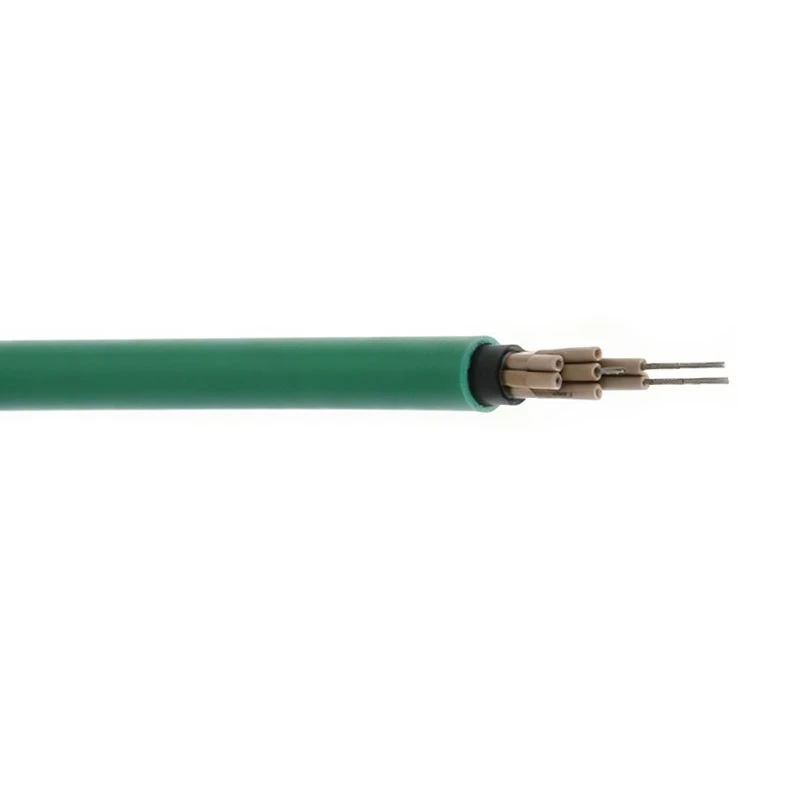

Potom je tu odolnosť proti korózii, najmä pre káble používané v blízkosti vody alebo v pobrežnom prostredí. Slaný vzduch je jedným z najhorších nepriateľov priemyselných káblov – presakuje do malých medzier v plášti, reaguje s kovovými komponentmi a rozožiera vodiče alebo tienenie, až kým kábel nezlyhá. Napríklad veterné farmy na mori vyžadujú káble, ktoré roky ležia v slanej vode, odolávajú prílivovým zmenám, UV žiareniu zo slnka a neustálej vlhkosti. Preto ten nášOffshore riadiaci kábelmá dvojvrstvový plášť: vnútorná vrstva, ktorá blokuje vodu, a vonkajšia vrstva vyrobená z chlórovaného polyetylénu (CPE), ktorý odpudzuje soľný sprej a odoláva UV poškodeniu oveľa lepšie ako štandardné PVC. Namiesto holej medi používame aj pocínované medené vodiče. Cínovanie pokrýva meď tenkou vrstvou cínu, ktorá zabraňuje hrdzi a korózii pri vystavení soli, vďaka čomu je kábel spoľahlivý aj v tých najdrsnejších morských podmienkach. Pre vojenské alebo obranné aplikácie, kde môžu byť káble vystavené vlhkosti, špine alebo dokonca rozliatiu chemikálií, ideme o krok ďalej: našeObrnený vojenský kábelmá vrstvu oceľového panciera, ktorá pridáva fyzickú ochranu a zinkový povlak odolný voči korózii, ktorý zabraňuje tvorbe hrdze pod týmto pancierom.
Teplotné extrémy sú ďalším kritickým environmentálnym faktorom. Priemyselné oblasti siahajú od mrazivých severných prístavov až po spaľujúce rafinérie, kde sa teploty môžu v zime vyšplhať nad 100 °C (212 °F) alebo klesnúť až na -40 °C (-40 °F). Káble používané na týchto miestach nemôžu byť príliš tuhé (čo by spôsobilo ich prasknutie pri ohýbaní) alebo príliš mäkké (čo by sa rýchlo opotrebovalo vibráciami). Každý kábel, ktorý vyrábame, testujeme v širokom rozsahu teplôt, aby sme sa uistili, že spĺňa priemyselné normy pre zamýšľané použitie. Pre operácie v Arktíde používame flexibilné gumové zmesi, ktoré zostávajú ohybné pri -55 °C (-67 °F), zatiaľ čo káble pre oceliarne alebo chemické závody používajú izoláciu zo zosieťovaného polyetylénu (XLPE), ktorá dokáže zvládnuť nepretržité teploty 125 °C (257 °F) bez roztavenia alebo rozpadu. Vojenské káble, ako sú našeObranný štandardný kábel, musia prejsť ešte prísnejšími teplotnými testami – musia pracovať po vystavení rýchlym teplotným výkyvom, ako je prechod z horúcej púšte do studenej horskej základne, bez straty vodivosti.
Chemická odolnosť je často prehliadaná, ale môže byť prekážkou pre káble v priemyselnom prostredí. Rafinérie, banské prevádzky a chemické závody majú všetky druhy drsných chemikálií: olej, mastnotu, kyseliny, rozpúšťadlá a dokonca aj čistiace prostriedky. Kábel, ktorý je v poriadku v sklade, sa môže začať rozpúšťať, ak z neho každý deň kvapká olej. Káblové plášte a izoláciu vyberáme na základe špecifických chemikálií, s ktorými sa kábel stretne. Napríklad nášMarine Flex kábelje navrhnutý tak, aby odolal nielen slanej vode, ale aj olejom a palivám, ktoré unikajú z lodných motorov. Pre tieto káble vyrábame plášte z nitrilovej gumy, ktorá odpudzuje olej a mastnotu oveľa lepšie ako štandardné materiály, takže sa neznehodnocujú ani po rokoch vystavenia poliatiu. Pre káble používané v závodoch na výrobu potravín a nápojov, kde sú bežné čistiace chemikálie, používame polyetylén schválený FDA, ktorý nereaguje s potravinami ani sa nerozbije pri umývaní drsnými čistiacimi prostriedkami.
Odolnosť voči UV žiareniu a poveternostným vplyvom je ďalším kľúčovým bodom, najmä pre káble používané vonku. Káble vedené pozdĺž prístavných koľajníc, na komunikačných vežiach alebo na staveniskách sú vystavené slnečnému žiareniu 24 hodín denne, 7 dní v týždni a UV lúče časom rozkladajú plasty, takže bundy sú krehké a praskajú. Do vonkajších vrstiev všetkých našich vonkajších káblov pridávame UV stabilizátory, aby sme tento proces spomalili. Napríklad káble portálových žeriavov, ktoré vedú pozdĺž vrchnej časti žeriavu (vystavené po celý deň priamemu slnku), majú PUR plášte stabilizované proti UV žiareniu, zatiaľ čo káble na mori majú vonkajšiu vrstvu CPE, o ktorej som sa zmienil vyššie, ktorá je prirodzene odolná voči UV žiareniu. To zaisťuje, že kábel nezlyhá už po niekoľkých rokoch používania vonku – namiesto toho vydrží viac ako 10 rokov, čo zodpovedá životnosti stroja, ktorý poháňa.
Nakoniec nemôžeme zabudnúť na dodržiavanie priemyselných noriem, ktoré sú v podstate súborom environmentálnych požiadaviek overených testovaním. Rôzne priemyselné odvetvia majú rôzne pravidlá: vojenské káble musia spĺňať normy MIL-SPEC, námorné káble musia byť certifikované ABS, DNV alebo IMO a káble pre letectvo a kozmonautiku musia spĺňať smernice FAA. Tieto štandardy nie sú ľubovoľné – zaisťujú, že kábel bude fungovať v presnom prostredí, pre ktoré je určený. Pre našich zákazníkov znamená dodržiavanie súladu pokoj: ak ich aplikácia vyžaduje kábel, ktorý spĺňa špecifický štandard, vedia, že bude fungovať tak, ako je inzerované, bez toho, aby museli sami testovať každú premennú.
Na konci dňa sú špeciálne priemyselné káble tichými ťažnými koňmi moderného priemyslu. Operátor žeriavu nerozmýšľa nad tým, prečo sa mu pri zdvíhaní 50-tonového kontajnera nepretrhne kábel; inžinier na mori si nerobí starosti s koróziou ich ovládacieho kábla v slanej vode. Ale ako špeciálny dodávateľ priemyselných káblov áno. Trávime čas porozumením presného prostredia, v ktorom budú naše káble žiť, či už je to mrazivá arktická baňa, tropický prístav alebo pobrežná veterná farma. Testujeme každý materiál, každý ohybový cyklus, každé vystavenie soli alebo oleju, aby sme sa uistili, že naše káble vydržia.
Ak pracujete na projekte, ktorý si vyžaduje špeciálny priemyselný kábel – či už je to portálový žeriav, pobrežná plošina, vojenské vozidlo alebo námorné plavidlo – a nie ste si istí, aké environmentálne požiadavky váš kábel potrebuje, sme tu, aby sme vám pomohli. Náš tím vás môže previesť najlepšími možnosťami, z našej ponukyMarine Flex kábelna námorné použitie pre našeObrnený vojenský kábelpre obranné aplikácie, aby ste sa uistili, že váš kábel funguje spoľahlivo bez ohľadu na to, v akom prostredí sa nachádza. Obráťte sa na nás, aby sme prediskutovali vaše požiadavky a našli ten správny kábel pre váš projekt.
Referencie
- National Electrical Manufacturers Association (NEMA). "Štandard pre priemyselné riadiace a napájacie káble." Publikácia NEMA WC 100, 2022.
- Medzinárodná elektrotechnická komisia (IEC). "Nízkonapäťové káble — Časť 2: Konštrukcia káblov pre špecifické aplikácie." IEC 60227, 2021.
- American Bureau of Shipping (ABS). "Smernice pre elektrické a elektronické zariadenia pre konštrukcie na mori." Publikácia ABS 150, 2020.
- Ministerstvo obrany Spojených štátov amerických. "Vojenský štandard: káble, elektrické, všeobecné špecifikácie pre." MIL-STD-1344, 2019.
- Medzinárodná organizácia pre normalizáciu (ISO). "Gumové a plastové hadice a hadičky - Odolnosť voči ozónu." ISO 1431, 2018.
